В большинстве домов, квартир соотечественников до сих пор используют для освещения лампы накаливания. Ситуация объясняется их небольшой ценой, хотя приборы служат недолго. Причина этого в разрушении нити накала в момент резкой нагрузки, что происходит при включении света.
Проблема снимается устройствами, обеспечивающими плавное включение ламп накаливания. Они не позволяют большому напряжению поступать на спираль сразу, обеспечивая постепенное его возрастание. Последнее происходит в течение нескольких секунд, приводит к плавному нагреванию нити, что уберегает ее от разрыва. В результате срок службы ламп увеличивается в разы.
Умельцами предлагается несколько электронных схем плавного включения и выключения нагрузки на лампы накаливания – на тиристоре, симисторе, специальной микросхеме. Они содержат немного деталей, их работа не требует наладки. При некотором умении схемы можно сделать своими руками и сэкономить на лампочках.
В тиристорной схеме имеется выпрямительный мост из четырех диодов и лампа накаливания, которая выполняет роль нагрузки и ограничивает ток. Плечи выпрямителя содержат тиристор и сдвигающую цепочку, составленную из двух резисторов и конденсатора. Диодный мост необходим в схеме из-за специфики работы тиристора.
Электрический ток, попав на схему, проходит через нить накала лампы, попадая затем на выпрямительный мост. Далее проходит через резистор, вызывая зарядку емкости электролита. Последняя, увеличиваясь, достигает порога, который приводит к открыванию тиристора, который после этого начинает пропускать ток лампы накаливания. Спираль при этом разогревается постепенно; время разогрева определяется характеристиками резистора и конденсатора.

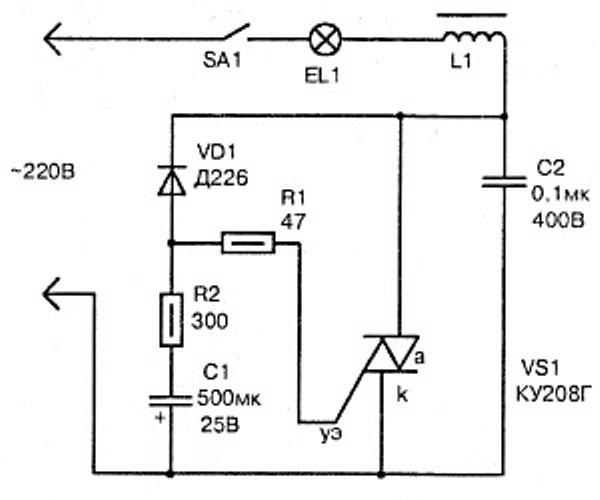

Симисторная схема отличается от тиристорной меньшим количеством деталей. В сеть с лампой накаливания вставляют конденсатор 0,1 мкФ и параллельно ему – симистор КУ208Г. Параллельно последнему устраивают участок цепи, в котором последовательно расположены конденсатор (500 мкФ), резистор (300 Ом) и диод Д266 (расположение от выхода к входу симистора). Это цепь задает время, в течении которого включается лампочка.
Кроме того, от перемычки между резистором и диодом устроен подвод к эмиттеру симистора через резистор в 47 Ом. Последний служит для ограничения тока, поступающего на симистор, на его управляющий электрод.
При включении выключателя ток проходит через спираль лампочки и, попадая на конденсатор, накапливается на нем. Через определенное время (это и обеспечивает плавное включение лампы) симистор открывается, и лампа загорается.

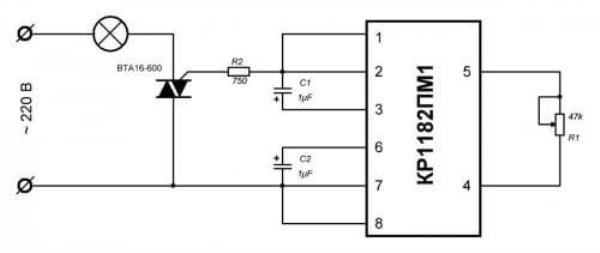

В третьей схеме используется микросхема КР1182ПМ1. Она сама регулирует напряжение, которое поступает на лампочку. Рассчитана на мощность нагрузки 150 Вт. Если последняя больше, то в схему добавляют симистор, который размещают в цепи нагрузки и соединяют перемычкой с другой ветвью цепи.
Описанные устройства позволяют плавно включать не только лампочки накаливания, но и галогенный их вид, работающий от напряжения 220 В. Подобные схемы применяют, чтобы исключить подачу сразу максимального напряжения на электроинструменты, спасая от чрезмерной нагрузки якоря электродвигателей.
Для светодиодных и люминесцентных ламп описанные схемы не подходят.
